Principe de fonctionnement: |
||||||||||||||||||||||||||||||||||||||||||||||||
Flutter Control s'appuie sur la théorie des nombres de Schroeder concernant la maille unidimensionnelle de déphasage des réflexions sonores, laquelle utilise les groupements périodiques d'une série de cavités longitudinales séparées par de fines lamelles et dont la profondeur varie selon une suite de résidus quadratiques, basée sur un nombre premier. Comme pour les autres diffuseurs Akustar l'uniformité de la diffusion s'exprime par la réponse polaire par tiers d'octave pour un angle d'incidence donné. On mesure l'énergie réfléchie d'une séquence MLS par incréments de 5° de 0 à 90 degrés de part et d'autre de la normale. Le coefficient de diffusion correspond à la valeur moyenne des écarts par rapport à un coefficient de 1 (courbe idéale). |
||||||||||||||||||||||||||||||||||||||||||||||||
Performances : |
||||||||||||||||||||||||||||||||||||||||||||||||
1- Dispersion : | ||||||||||||||||||||||||||||||||||||||||||||||||

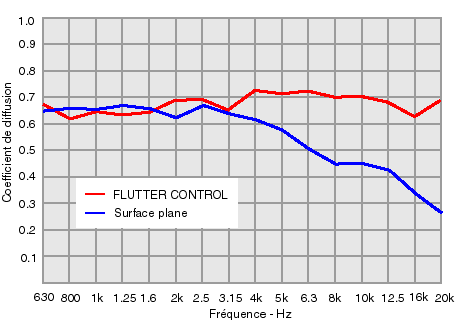

Le graphe ci-dessus montre la diffusion du Flutter Control comparé à une surface plane. Les coefficients de dispersion pour une incidence aléatoire ont été mesurés selon la méthode de test proposée par la norme ISO 17497. | ||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
2- Absorption : | ||||||||||||||||||||||||||||||||||||||||||||||||
Absorption du Flutter Control pour une surface couverte de 1 mètre carré. Courbe bleue : les profils sont posés sur un tapis de laine de roche de 25mm d'épaisseur avec un espace de 1,5mm entre eux. Courbe rouge : montage identique avec un espace de 80mm entre la laine et la paroi. Le graphe ci-dessus donne la fréquence d'absorption pour différentes profondeurs de cavité. Les profils sont espacés entre eux de 1,5mm pour la ligne rouge et de 3mm pour la ligne bleue. La mesure des coefficients d'absorption a été réalisée selon la méthode de test décrite par la norme ISO 354. |
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
Remarque sur la courbe verte : L'absorption aux fréquences basses est liée à la résonance du panneau-support en BA13. | ||||||||||||||||||||||||||||||||||||||||||||||||
